1) 無接点ケーブル接続

特許第4355331号

商品概要

摺動接点のスリップリングや水銀接点のロータリーコネクターの様に無限に回転を吸収することは出来ませんが、 ノイズの心配もなくRoHSにも対応可能なケーブルの捩れ吸収構造です。
同機能の他の構造も知られていますがケーブルへの負担が少なく、ケーブルをフラットにする必要が有りません。
複数のケーブルやホースを同時にセットできます。

商品説明

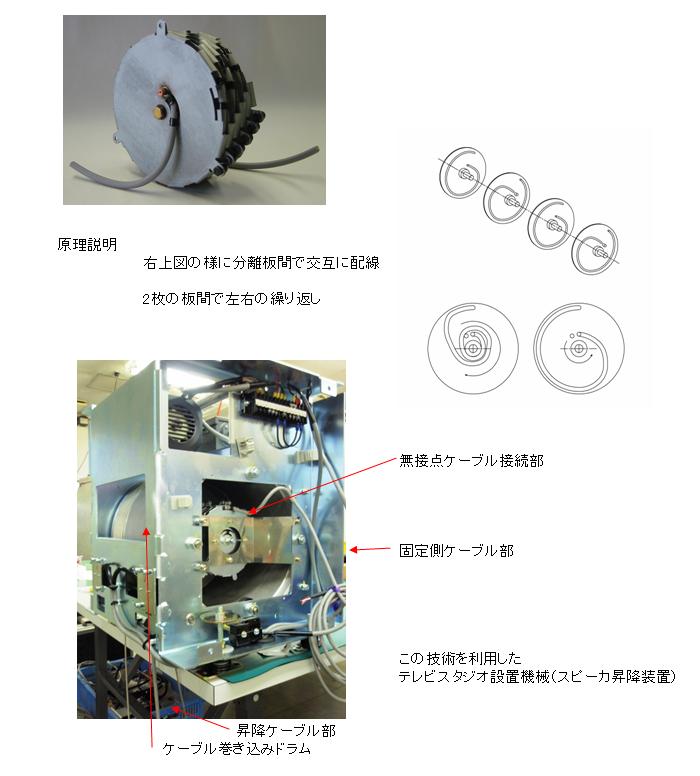

無接点接続ケーブル 商品説明

特徴

  • 回転数は有限です。
  • 電気摺動部(接点)が無いのでスリップリングのようにノイズ発生や磨耗がありません。
  • 電気摺動部がありません。ですので摺動部に水銀を使うタイプではありません。
  • 無接点のリールは他にも幾つか方式がありますが最もケーブルに負担をかけない構造です。
  • ケーブルの硬さや太さ・回転数で都度設計になります。
  • ケーブルは複数同時にセットできます。 例 電源と信号の2本のケーブル・電源ケーブルとアルゴンホース

想定使用場所

  • モータとドラムを付けて昇降機
  • ターンテーブル
  • ゼンマイとドラムを付けて 自動収納差込コンセント
  • ハンドルとドラムを付けて 本体据え置き型ケーブルリール
  • クリーンルームで機械の関節
  • 真空中や水中の関節

Get the Flash Player to see this player.

ケーブルリール模型の動き紹介動画


Get the Flash Player to see this player.

ターンテーブル模型の動き紹介動画


Get the Flash Player to see this player.

ダブルケーブル耐久実験動画
